기능 및 특성
• 내부에서 증폭기부와 파워업부를 완전하게 분할한 노이즈 억제 레이아웃 채용
• 음질에 악영향을 미치는 진동을 철저히 배제하기 위한 보다 강성을 높인 케이스 구조
• 높은 음질을 위한 3단의 달링톤 회로를 주축으로 온쿄의 독자적인 오디오 노하우 결집
• 사운드 퀄리티를 해치는 요인이 되는 NFB(Negative Feed Back) 회로 의존을 최대한 억제함과 동시에 사운드 퀄리티 개선을 위한 독자적인 와이드 레인지 앰프기술 WRAT(Wide Range Amplifier Technology)에 의한 디스크리트 구성 채용
• 음질 향상을 위하여 전원부의 브릿지 다이오드와 전기분해 콘덴서를 전원부의 바로 옆에 배치
• 전기분해 콘덴서로부터 전원부까지 충분한 전류 용량을 가지는 플레이트 사용으로 높은 전원 공급 능력 보유
• 좌우 채널의 패스를 가지런히 정렬하여 공간 표현능력의 향상 도모
• 대용량 토로이달 타입의 전원 트랜스 사용
• 대용량 22,000μF 전원 공급 콘덴서 2EA 사용
• 케이블에서의 신호 손실을 최대한 줄이기 위한 금도금 및 놋쇠 절삭 단자 채용
사양 및 스펙
정격 출력 : 각 채널200W (6Ω,THD0.08%이하,1ch구동시 ,20Hz~20kHz, JEITA)
실용 최대 출력 : 각 채널280W (6Ω,1kHz, 1ch구동시, JEITA)
THD+N (Total Harmonic Distortion+Noise) : 0.05%(20Hz~20kHz, 정격 출력시)
덤핑 팩터 : 60(프런트,1kHz,8Ω)
입력 감도/impedance : 2V/22kΩ(밸런스)
: 1V/47kΩ(언밸런스)
주파수 특성 : 5Hz~100kHz(＋1dB/－3dB, 언밸런스)
SN비 : 110dB(언밸런스,IHF-A)
스피커 적응 impedance : 4~16Ω또는6~16Ω
소비 전력 : 800W
무음시 소비 전력 : 75W
최대 외형 치수 : 폭435×높이198.5×깊이446.5mm
질량 : 22.2kg

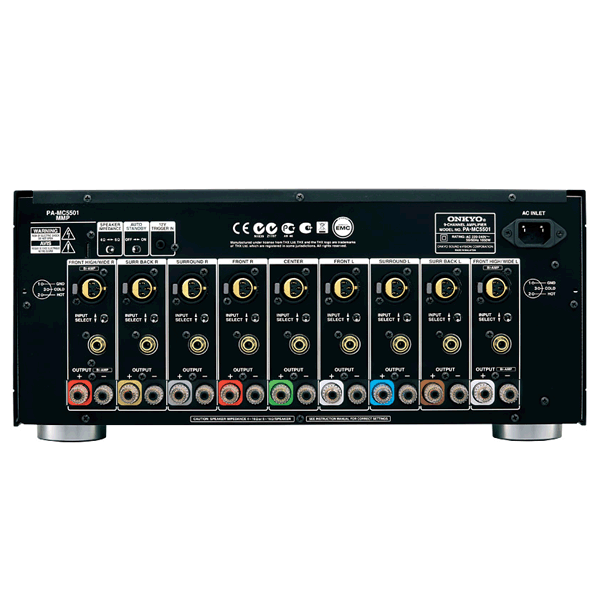

음성 입력 단자 : 밸런스(XLR)×9, 언밸런스(RCA)×9
스피커 출력 단자 : 9
12V트리거 입력 : 1
