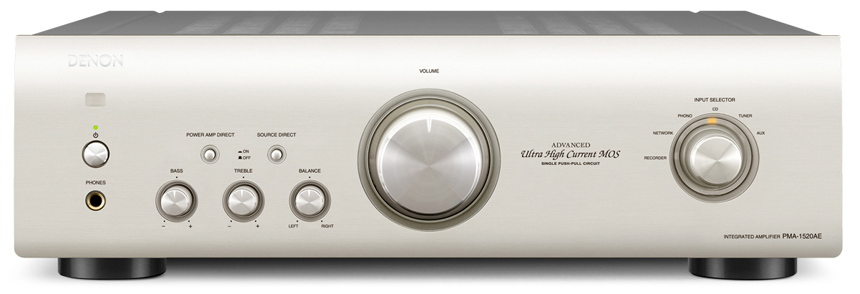

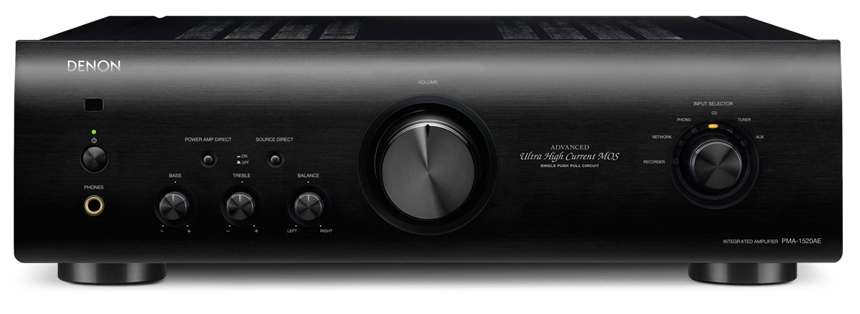

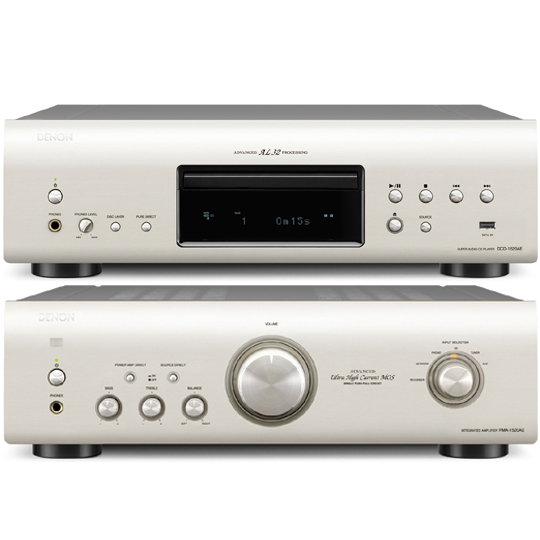

PMA-1520AE















Advanced UHC-MOS 싱글 푸쉬-풀 아웃풋 써킷으로 다양한 소스를 풍부한 사운드로 재생

Advanced UHC-MOS 싱글 푸쉬-풀 아웃풋 써킷 또는 누전을 차단하는 트윈 변압기로 2 채널 제품에 있어 또 한번의 진보를 달성하였습니다. Precision Direct Mechanical Ground 설계로 진동을 최소화하고 사운드에 악영향을 주는 효과를 최소화 하였습니다. 진동의 주요 원인이 되는 파워 변압기를 다양한 진동 방지 부품과 라디에이터 스태빌라이저로 'float' 마운팅하였으며 아날로그와 디지털 써킷에 파워를 개별적으로 공급합니다. 독립된 블럭과 대용량 볼륨 분압기로 설계된 섀시는 외부 소음과 부품 사이에 발생하는 간섭을 제거합니다. 모든 관계된 부품들은 엄선하여 데논의 명성다운 사운드를 재생합니다. 고성능의 포노 이퀄라이저로 LP판을 사랑하는 분들에게 최상의 선택이 될 것입니다. 모든 부품들은 데논 로고가 새겨진 두터운 전면 알루미늄 패널에 의해 보호됩니다.

파워와 디테일한 재생 사이의 균형을 이루는 Advanced Ultra-High Current (UHC)-MOS Single Push-Pull

Advanced UHC (Ultra High Current)-MOS 기술력이 탑재된 앰프는 고 전류 앰프 요소를 최소화하여 사운드 품질을 높여주고 스피커 드라이브 성능의 균형을 만들어 냅니다. Advanced UHC-MOS는 양극 트랜지스터의 성능보다 전원 공급자의 성능이 뛰어난 앰프에 이상적이며 MOS-FET의 사운드 품질에 대한 이점을 가져올 수 있습니다. Advanced UHC-MOS는 싱글 푸쉬풀 구성에서 제공되며 이것은 앰프 스테이지의 편차를 제거하고 음악적 디테일에 있어 파워의 밸런스를 맞춥니다. 이 써킷은 섬세한 음악적 뉘앙스부터 풍부한 음악적 표현의 파워풀한 클라이막스까지 완벽하게 재생합니다.
새로운 듀얼 FET가 파워 앰프의 입력 스테이지를 위해 채택되어 안정적인 재생을 가능케하며 사운드에 있어 열 변화에 의한 역효과를 억제합니다. Cascade Bootstrap 써킷이 적용되어 월등한 앰프력으로 주파수에서 무시해도 될 정도의 오정렬이 가능해졌습니다.

진동을 최소화하는 Direct Mechanical Ground 설계

진동에 의한 악영향과 전기적인 소음을 줄이기 위한 설계를 했습니다. 전 모델에 비하여 기기의 중력 중심이 더 낮아졌습니다. 파워 앰프 보드가 섀시의 바닥부분으로 더 가까워졌으며 써킷이 진동으로 부터 더 안전해졌습니다. 좌우 대칭으로 설계된 파워 앰프 블록에 트윈 단청 구성을 적용하였습니다. 다른 신호 레벨로 구별되어진 써킷 때문에 상호 간섭이나 소음을 차단할 수 있습니다. 이러한 디자인 설계의 업그레이드로 더욱 선명하면서도 풍부한 사운드를 경험할 수 있습니다.

Leakage Cancelling 마운팅 트윈 변압기

두 개의 변압기가 나란히 병렬로 연결되어 사운드의 전기, 자기장적인 부분이 향상되었습니다. 상호 자기장 유동을 줄여주는 Leakage Cancelling (LC) 마운팅 시스템으로 앰프 내부의 소음을 줄였습니다. 변압기들 사이와 섀시 사이에 있는 플레이트에 마운팅 되었습니다. 기존 모델과 다르게 플레이트가 이중 레이어로 구성되었습니다. 특수 합성 수지와 진동 방지 재료를 통하여 사운드 품질에 영향을 주는 요소들을 제거하였습니다.

프리미엄 볼륨 컨트롤로 미세한 사운드 제어

앰프로부터 사운드의 품질에 영향을 주는 중요한 요소의 하나인 볼륨 컨트롤에 탑 클래스모델에 쓰이는 볼륨 모터를 적용하였습니다. 데논 엔지니어들은 동급 클래스에서의 최대로 파워있는 사운드를 담아내기 위해 어떤 볼륨 컨트롤을 사용할 것인지 신중히 결정하였습니다.

고속, 대형 전류 흐름을 위한 고 전류, 다이내믹 전원 공급

월등한 스위칭 특성을 지닌 저소음 숏키터리 배리어 다이오드를 정류기 써킷에 사용하였습니다. 이 다이오드는 전압과 안정성을 유지하면서 풍부한 사운드를 담아낼 수 있도록 풍부한 전류를 공급합니다. 일반 두께의 구리 호일보다 2배나 더 두꺼워 저 임피던스를 달성하였으며 전류 공급에 안정성을 기하였습니다. 고품질 사운드를 위해 엄격히 선별한 커스텀 부품들로 데논의 명성 그대로 최고의 사운드를 경험할 수 있습니다.

선명한 사운드를 위해 설계된 최단 신호 경로

선명한 사운드 재생을 위해 심플하면서도 직선의 경로로 설계된 신호 경로. 신호 경로를 최소화함으로서 써킷 사이에 발생할 수 있는 사운드 저품질화를 막아줍니다. 최단 신호 경로 설계는 그라운드 써킷, 신호 확성에 필수적인 부품들과 안정화된 그라운드에 들어가는 소음을 줄여줍니다. 앰프 써킷의 작동의 기본이 잡혀지면 재생 사운드는 선명해집니다.

업그레이드된 기능

-새로운 타입의 듀얼 FET 트랜지스터의 Advanced Ultra-High Current (UHC)-MOS Single Push-Pull 써킷으로 더욱 선명하고 디테일한 사운드 재생
-Leakage-cancelling이 마운트된 트윈 변압기
-미세한 조작을 위한 고 품질 볼륨 컨트롤
-고성능 포노 이퀄라이져
-고품질 사운드를 위해 엄선된 부품들

사운드 품질을 극대화시키는 최신 데논 솔루션

-2x 140 W (4ohm)
-숏킷 다이오드와 엄섬된 부품
-진동을 줄여주는 견고한 열 싱크
-마이크로 프로세서 Stop Mode
-금도금 스피커 터미널
-Direct Mechanical Ground 설계로 진동을 방지하는 디자인
-고속, 대용량 전류를 위한 고전류, 다이내믹 전원 공급
-선명한 신호를 위한 최단 신호 경로 설계
-슈퍼 오디오 CD, FLAC HD 또는 DSD 와 같은 고해상도 파일 재생

편리한 사용

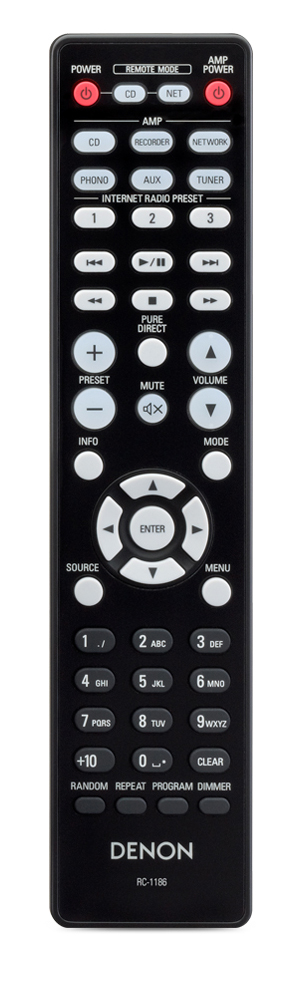

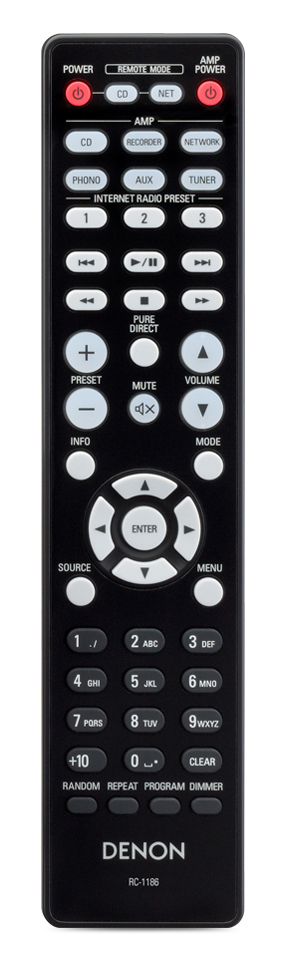

-앰프뿐만 아니라 CD 플레이어, 네트워크 오디오를 컨트롤하는 시스템 리모컨
-미세한 사운드 볼륨 조절을 위한 대형 볼륨 컨트롤 노브
-멀티 채널 AV 시스템과의 연결을 이한 파워 앰프 다이렉트 입력
-오토 스탠바이와 저 전력 소모 (0.2W)

Preamplifier section
Input sensitivity / Impedance

General

• Power supply
  AC 230 V, 50/60 Hz
• Power consumption
  295 W (Standby: 0.2 W)
• Dimensions (W x H x D)
  434 x 135 x 414 mm
• Weight
  16.1 kg

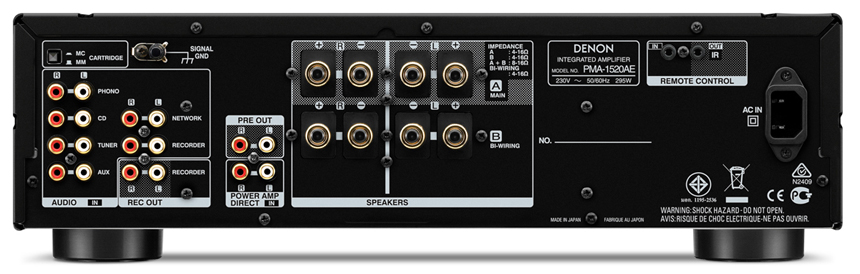

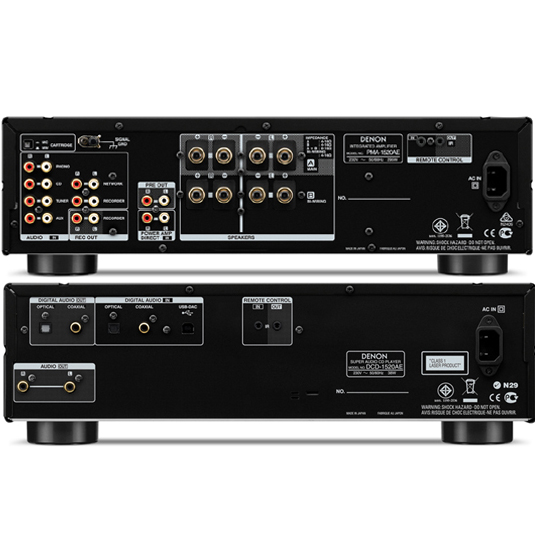

Port

• IN
  - Phono (MM/MC) x 1
  - Audio input (incl. Phono) x 6
  - Power Amp Direct x 1
• OUT
  - Pre Out x 1
  - Rec output x 1
  - Speaker out (Bi-wiring) A/B

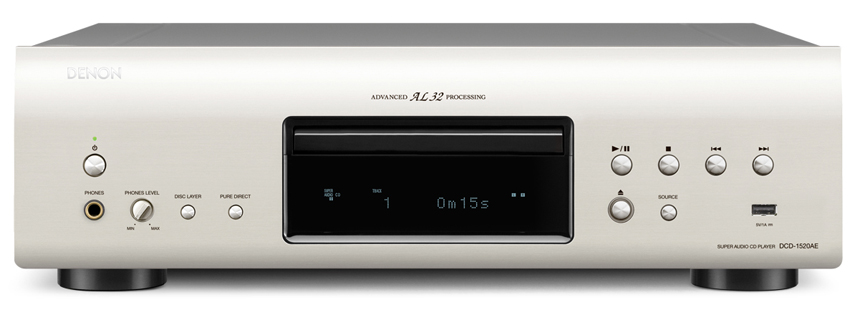

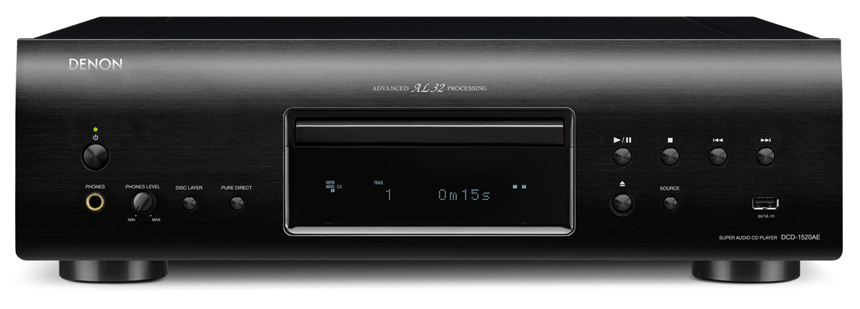

DCD-1520AE

선명한 사운드를 위한 AL32 프로세싱의 고품질 CD/SACD 플레이어와 USB DAC

세련된 디자인과 선명한 사운드의 데논 DCD-1520 CD/SACD 플레이어. 진보된 성능의 AL32 프로세서, 32-bit/192kHz D/A 컨버터, 저소음 발진기의 DAC 마스터 클락 디자인, USB-B 입력로 진정한 사운드의 풍부함을 구현합니다. 오늘날의 하이파이 유저들의 까다로운 눈높이를 맞추기 위하여 3중 구조 그라운드 설계, 새로 개발된 S.V.H. 메커니즘, 진동을 방지하는 Xylon 디스크 트레이, PC와 직접 연결하는 USB-B 입력을 적용 하였습니다. 비동기식 USB-B 연결로 24-bit/192 kHz 마스터 퀄리티 사운드를 즐길 수 있으며 DSD 2.8과 5.6 SACD의 비트 스트림도 가능합니다. 모든 디지털 신호들은 Advanced AL32 프로세싱과 고사양 32-bit/192kHz DA 컨버터에 의해 세밀하게 제어되며 모든 볼륨 레벨에서도 최상의 디테일함을 구현합니다. DAC Master Clock 써킷 디자인으로 잡음과 소음을 제거하여 선명한 사운드 이미지를 가능케 합니다.

Advanced AL32 프로세싱과 고 정밀 32-bit/192kHz D/A 컨버터로 놀랍게 향상된 사운드

데논 Advanced AL32 프로세서는 독자 알고리즘을 사용하여 오디오 데이터를 32 비트까지 확장시켜 업 컨버젼과 샘플링을 통해 원음에 가깝도록 재생 시킵니다. 대용량 프로세싱의 고성능 디바이스는 폭넓은 스펙트럼을 아울러 데이터 샘플을 읽고 싱글 스테이지로 처리시키기 때문에 멀티 스테이지 디지털 필터와 다른 기타 기기에 비해 더욱 정밀한 사운드 신호를 만들어냅니다. 이러한 알고리즘은 또한 가청 범위 밖의 주파수 특성치를 필터링하여 갑작스러운 튐이라던가 오류 노이즈와 같은 이상 현상들을 제거시켜 줍니다. Advanced AL32 프로세서는 음악의 디테일한 뉘앙스, 아티스트와 악기들의 폭, 길이, 높이, 깊이를 포지션하는 무대 이미지를 표현합니다. 고 정밀 32-bit/192-kHz D/A 컨버터는 Advanced AL32 프로세서의 성능을 최대로 끌어냅니다. 이러한 D/A 컨버터는 개별적인 출력을 각 채널에 전송하여 재생중에 사운드 품질을 높여줍니다.

PC/Mac 오디오를 위한 USB DAC

고 해상도 사운드를 위한 후면 USB-B 입력으로 고품질 사운드와 편리성을 높였습니다. PC에 저장되어 있는 최상의 오디오 파일들을 USB-B 입력을 통하여 재생할 수 있습니다. PCM 신호로 최대 24-bit/192 kHz의 MP3, WAV, FLAC HD 파일을 재생 할 뿐만 아니라 Direct Stream Digital DSD 포맷을 2.8과 5.6 해상도로 재생합니다. 모든 신호는 고 품질 디지털 & 아날로그 써킷으로 관리됩니다. USB-B 입력은 잡음을 줄이기 위해 비 동기식 모드로 작동합니다.

옵티컬, 코액셜 디지털 입력. 전면 USB포트

디지털 입력으로 D/A 컨버터로 사용 가능합니다. (PCM 신호와 32-192 kHz의 샘플링 주파수 지원) 아이팟, USB 메모리 (MP3 / WMA / AAC / WAV) 오디오 파일은 디지털 전송될 것입니다. 데논 Advanced AL32 프로세서와 다른 고품질 오디오 써킷이 풍부하고 만족스러운 사운드를 들려드릴 것입니다.

SACD, CD, CD-R/RW 재생을 위한 데논 디스크 드라이브 메커니즘 S.V.H 로더

슈퍼 오디오 CD는 초고속으로 회전하기 때문에 드라이브 메커니즘으 상당한 진동을 일으키기도 합니다. 이러한 진동을 줄이기 위해 모터 샤프트의 길이를 최대한 줄였으며 드라이브 모터를 턴테이블에 가까이 배치시켰습니다. 기계적인 진동을 없애고 재생에 최대한 정확도를 기하기 위하여 각 유닛별로 업그레이드 하였습니다. S.V.H (Suppress Vibration. Hybrid Construction) 로더 설계로 다양한 부품들을 사용하여 디스크 드라이브의 안정성을 실현하여 정확하지만 조용하게 음악을 재생합니다.

저 소음 진동기의 DAC Master Clock 디자인과 최단 신호 경로 설계

플레이어는 각 기기에 클락 신호를 공급하기 때문에 마스터 클락으 D/A 컨버터에 근접해 있어야 지터를 줄이는 정확한 D/A 컨버젼을 달성할 수 있습니다. 새로운 저 소음 진동기는 클락 신호를 만들기위해 채용되었습니다. 데논 마스터 클락 디자인은 정확하게 사운드를 배치시키고 현장감 있는 사운드를 전달합니다. 신호 경로는 전반적으로 심플하고 선명한 사운드를 위해 직선으로 배치되었습니다. 신호 경로 최단화로 신호가 써킷 사이에서 저품질화되는 것을 방지합니다.

Direct Mechanical Ground 설계로 진동을 방지하는 디자인

사운드 품질에 악영향을 주는 미묘한 플레이어내의 진동과 스피커로부터 나오는 외부 진동을 제거하기 위하여 섀시가 디자인 되었습니다.

업그레이드된 기능

-Advanced AL32 프로세싱과 새로운 32-bit/192 kHz D/A 컨버터로 월등해진 사운드
-SACD, CD, CD-R/RW재생을 위한 S.V.H 로더의 데논 디스크 드라이브 메커니즘
-저 소음 진동자의 DAC 마스터 클락과 최단 신호 경로 설계
-고 품질 디지털 컨텐츠 재생

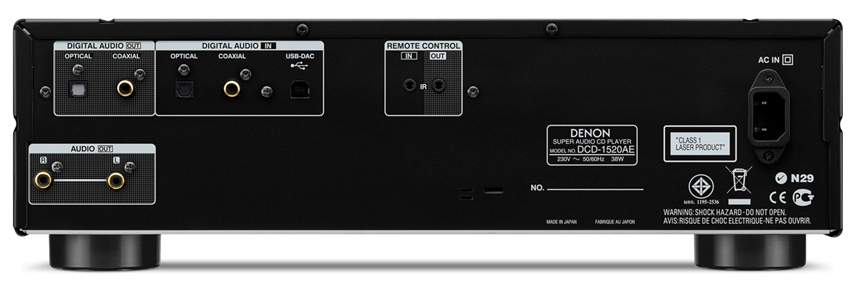

후면 USB-B 입력, PC로 부터 고해상도 사운드 재생
비동기식 지원
PCM, DSD 2.8 & 5.6 지원 (DoP/ASIO 2.0)
아이폰/아이팟 또는 USB 스토리지를 위한 전면 USB-A 입력
옵티컬, 코엑셜 디지털 입력

컨텐츠 품질을 극대화하는 최신 데논 솔루션

디스크에 저장된 디지털 미디어 또는 PC나 포터블 기기에 저장된 고품질 오디오 재생
고 품질의 디테일한 재생과 선명한 사운드를 위한 헤드폰 출력
디지털과 아날로그 전원공급을 개별 설계
Direct Mechanical Ground 설계로 진동을 방지하는 디자인 설계
선명한 사운드 재생을 위한 최단 신호 경로
퓨어 다이렉트 모드 로 선명한 사운드 재생
사운드 품질을 위해 엄선된 부품
아이팟과 아이폰의 최상의 사운드를 위한 디지털 전송 재생

편의성

CD, 네트워크 오디오, 앰프 작동을 위한 리모컨
스탠바이 모드에서 애플 제품을 충전
오토 스탠바이와 스탠바이 모드에서 저전력 소비 (0.2W)










SACD section

Channels
-2 channels

Frequency response
-2Hz - 50kHz (-3 dB)

Dynamic range
-113 dB

Signal-to-noise ratio
-117 dB

Total harmonic distortion
-0.001% (1 kHz, audible bend)

CD section

Channels
-2 channels

Frequency response
-2Hz-20kHz

Dynamic range
-100 dB

Signal-to-noise ratio
-117 dB

Total harmonic distortion
-0.0018% (1 kHz)

Output

Output voltage
-2.0 V (10 kohms)

Digital output
-0.5 Vp-p/75 ohms

-15 to -21 dbm
660 nm

General

Power supply
-AC 230 V, 50/60 Hz

Power consumption
-38 W (Standby 0.1 W)

Dimensions (W x H x D)
-434 x 134 x 331 mm

Weight
-8.2 kg
